СРОК ИЗГОТОВЛЕНИЯ
30 ДНЕЙ
ПРОСТОТА КОНСТРУКЦИИ
И ЭКСПЛУАТАЦИИ
СЕРТИФИЦИАРОВАН
И ВНЕСЕН В РЕЕСТР
РОССИЙСКОЙ ПРОДУКЦИИ
ДАТЧИКИ

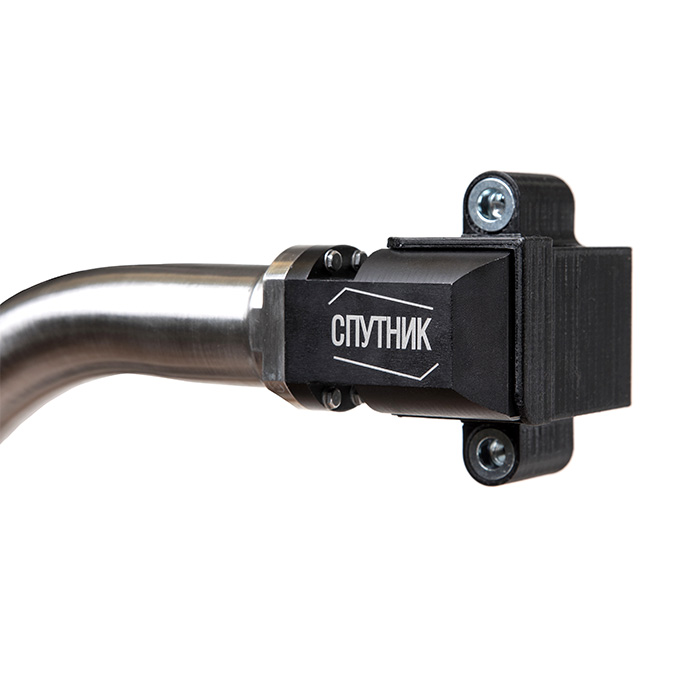

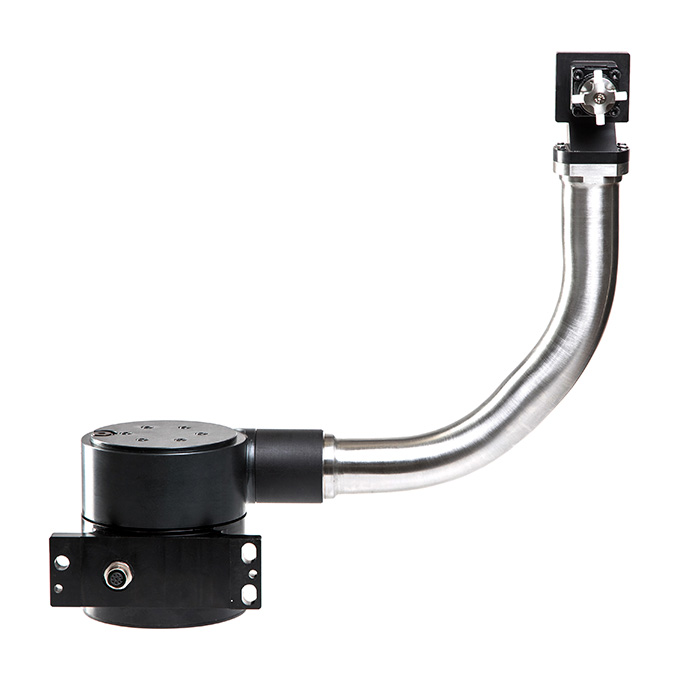

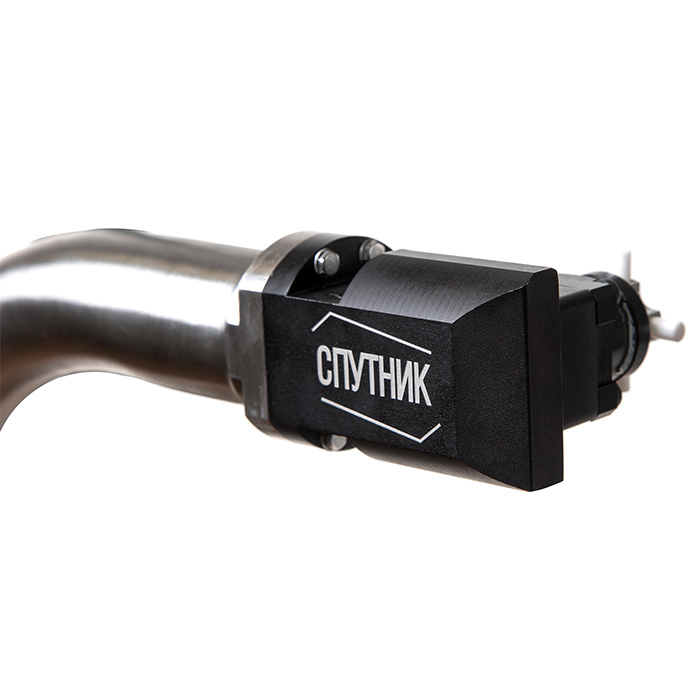

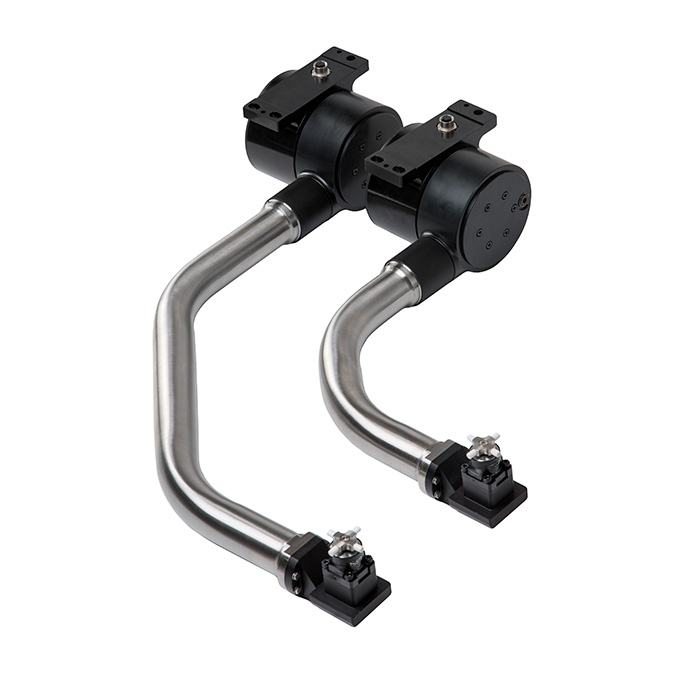

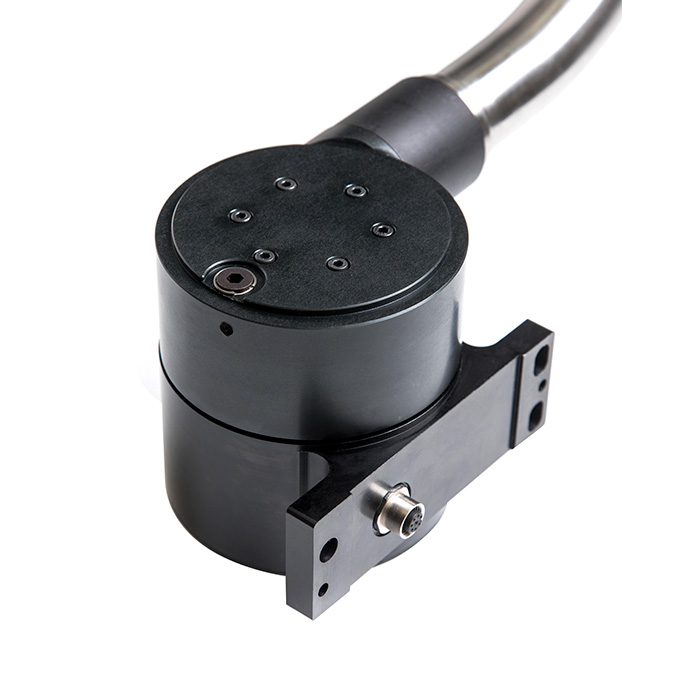

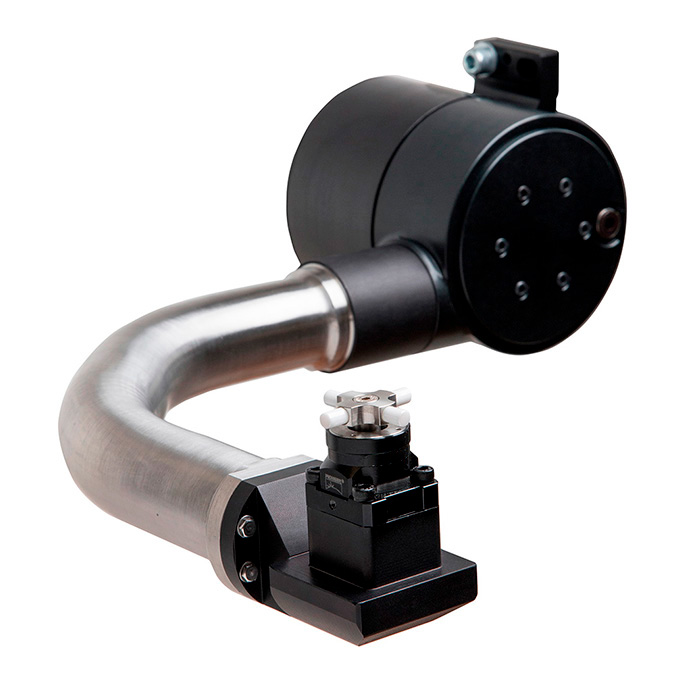

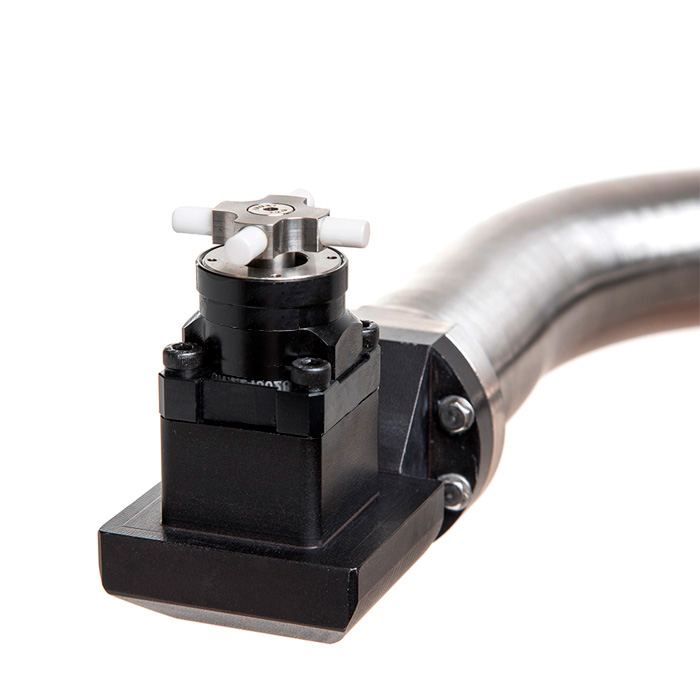

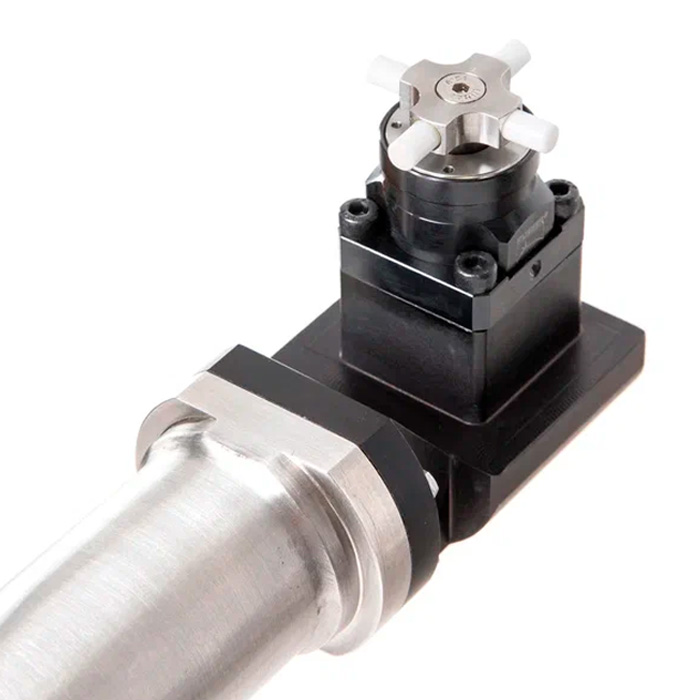

СПУТНИК-М
Датчик обмера инструмента СПУТНИК-М предназначен для проверки режущего инструмента на наличие признаков износа или поломок в токарных станках с числовым программным управлением, что является важным аспектом неконтролируемых автоматических процессов обработки.
Так же датчик может быть использован для автоматизированной наладки вновь устанавливаемого инструмента.
| Наименование параметра | Значение |
| Размер патрона, дюйм | 6, 8, 10, 12, 15, 18, 24 |
| Размер измеряемого инструмента, мм | 16, 20, 25, 32, 40, 50 |
| Стандарт соединения | IEC 61076–2–101 |
| Направление касания по осям | ±X, ±Z |
| Повторяемость срабатывания датчика TTC400A (2σ), мкм | ≤ 2 |
| Входное напряжение постоянного тока, В | 24±10% |
| Выходной ток нагрузки, мА | 50 |
| Степень защиты | IP 68 |

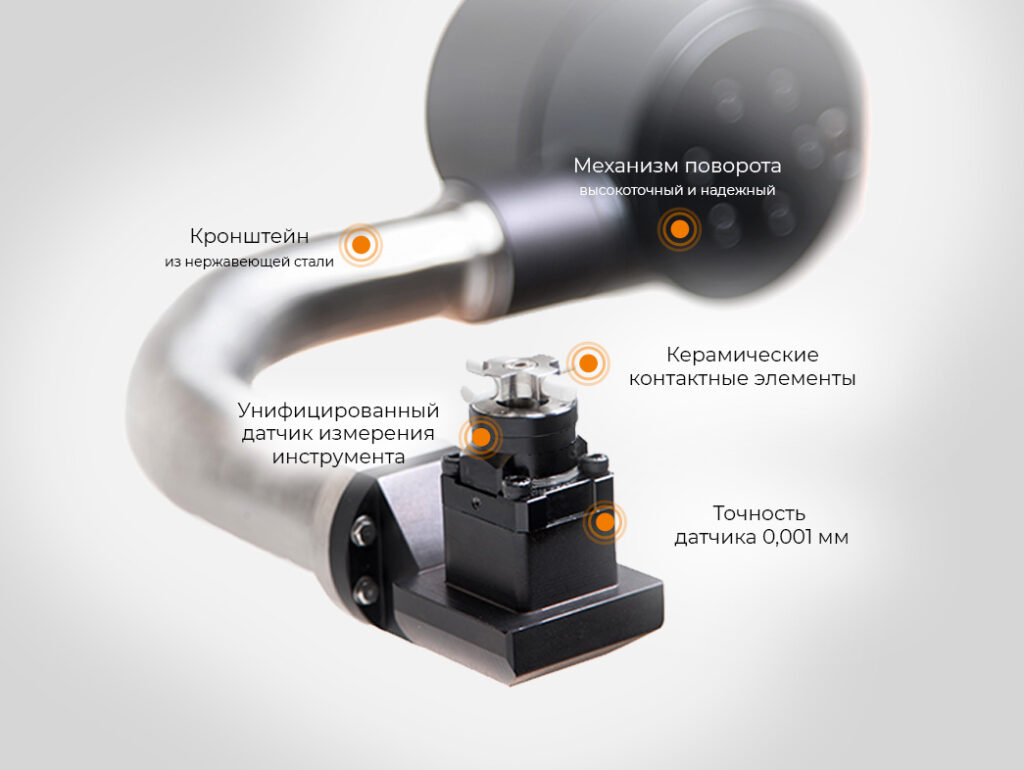

| Диаметр керамических контактных элементов (для соприкосновения с режущим инструментом), мм | 5 |
| Твердость контактных элементов | HM 8,5 |
| Рабочая температура, °С | От плюс 5 до плюс 60 |
| Температура хранения, °С | От минус 10 до плюс 70 |
СПУТНИК-А
Датчик обмера инструмента СПУТНИК-М предназначен для автоматической проверки режущего инструмента на наличие признаков износа или поломок в токарных станках с числовым программным управлением, что является важным аспектом неконтролируемых автоматических процессов обработки.
Так же датчик может быть использован для автоматизированной наладки вновь устанавливаемого инструмента.
| Наименование параметра | Значение |
| Размер патрона, дюйм | 6, 8, 10, 12, 15, 18, 24 |
| Размер измеряемого инструмента, мм | 16, 20, 25, 32, 40, 50 |
| Стандарт соединения | IEC 61076–2–101 |
| Направление касания по осям | ±X, ±Z |
| Повторяемость срабатывания датчика TTC400A (2σ), мкм | ≤ 2 |
| Входное напряжение постоянного тока, В | 24±10% |
| Выходной ток нагрузки, мА | 50 |
| Степень защиты | IP 68 |
| Диаметр керамических контактных элементов (для соприкосновения с режущим инструментом), мм | 5 |
| Твердость контактных элементов | HM 8,5 |
| Рабочая температура, °С | От плюс 5 до плюс 60 |
| Температура хранения, °С | От минус 10 до плюс 70 |
НАШ ОПЫТ
Пример поставок и ввода в эксплуатацию датчиков «Спутник»

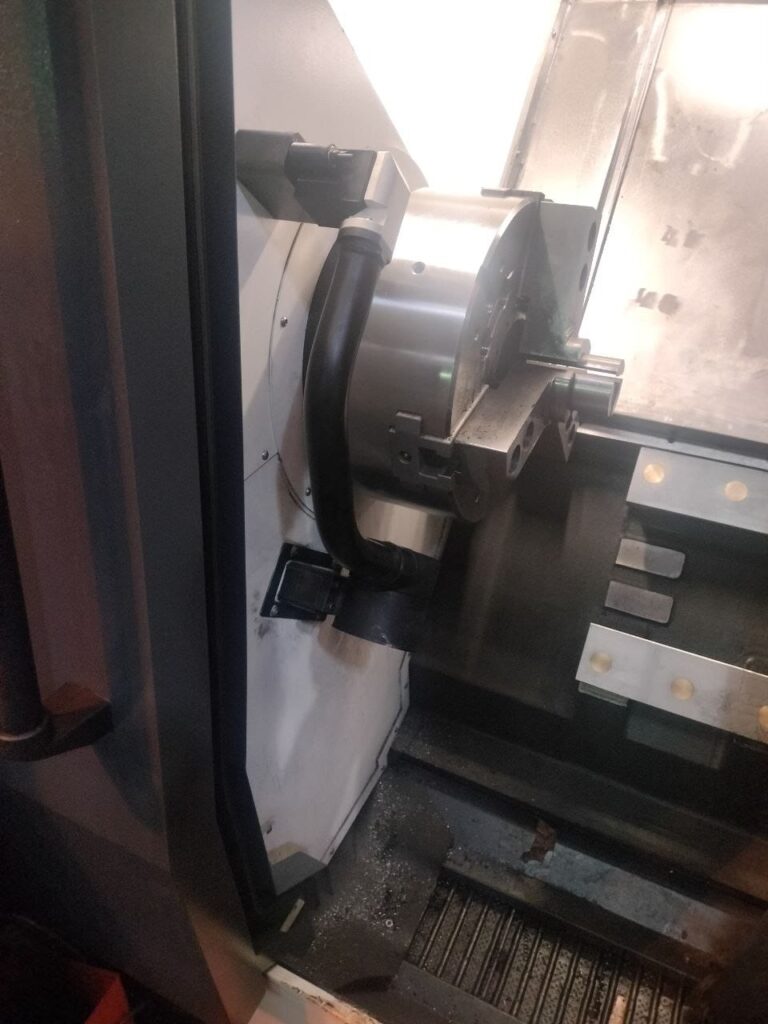

Поставка датчика на предприятие АО «СТП «ПЗМЦ»
Датчик введен в эксплуатацию в 2023 г.
Клиент: АО «СТП «ПЗМЦ»
Датчик: Спутник-М
Оборудование: Станок с ЧПУ
КОМПАНИЯ «СПУТНИК»
Активно развивающаяся производственная компания «СПУТНИК» предлагает своим клиентам высокоточные датчики для обмера инструмента на токарных станках с ЧПУ
Каждое изделие нашей компании, произведенное из качественных материалов, проходящее входной контроль, на современном специализированном оборудовании и точно в срок делает нашу отрасль лучше, а наших клиентов конкурентоспособнее!
Все наши клиенты могут рассчитывать на четкое соблюдение сроков, высокое качество и долговечность изделий!
